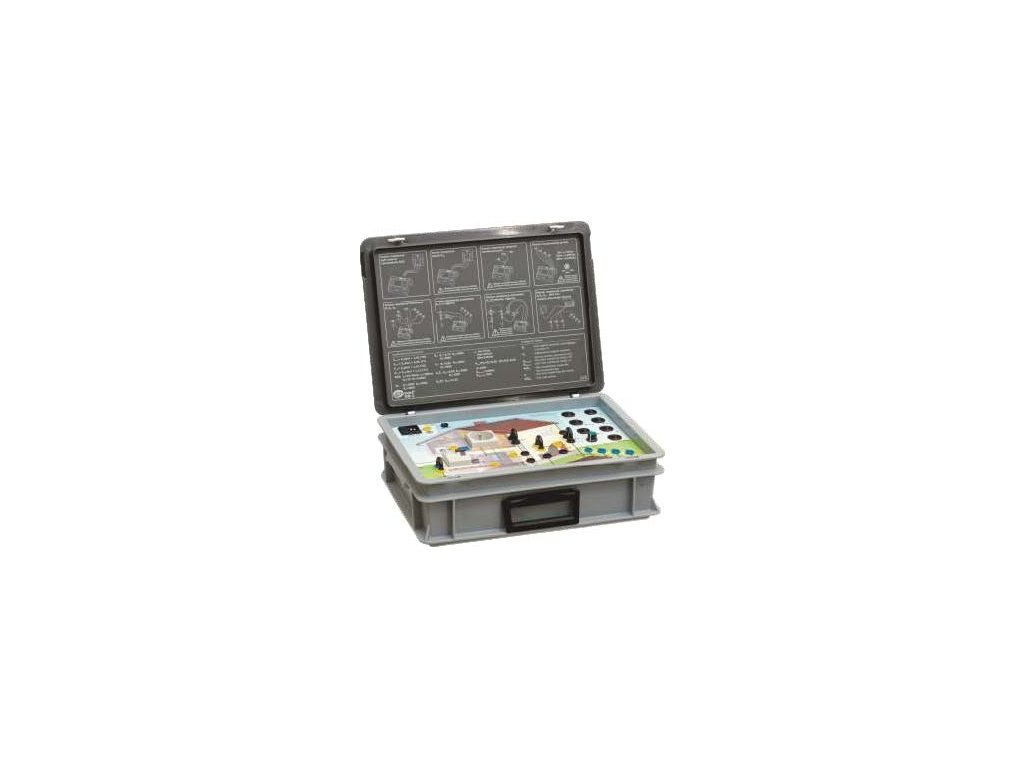

DB-1

Panel DB-1 umožňuje předvést způsob provedení následujících zkoušek:
- impedance zkratové smyčky pro hodnocení podmínky samočinného vypínání napájení,
- parametrů chráničů RCD,
- zemního odporu,
- rezistivity půdy,
- kontinuity ochranného pospojování,
- izolačního odporu,
- napětí napájecí sítě.
Je možná simulace typických závad a nedostatků v odběratelské síti.

Technické parametry panelu DB-1 a vlastnosti jednotlivých funkcí:

Impedance zkratové smyčky:
- měření zkratové smyčky L-N impulsními proudy do 25 A a 60 ms,
- měření zkratové smyčky L-PE proudy do 20 mA.

Parametry chráničů RCD (vypínač 30 mA):
- měření vypínacího času chrániče RCD,
- měření vypínacího proudu RCD,
- měření zemního odporu,
- měření dotykového napětí.

Rezistivita půdy:
- měření rezistivity pro tři druhy půdy (14 Ωm; 300 Ωm; 6.2 kΩm).

Zemní odpor.

Měření metodou
- dvouvodičovou,
- třívodičovou,
- čtyřvodičovou,
- třívodičovou s proudovými kleštěmi,
- pomocí dvou proudových kleští,
- s využitím měřicího přístroje k měření zkratové smyčky.

Kontinuita pospojování:
- měření ochranných pospojování a pospojování dostupných prvků.

Izolační odpor:
- měření izolace L-N,
- měření izolace L-PE,
- měření izolace N-PE.

Měření napětí:
- měření napětí v zásuvce.

Simulace nedostatků:
- chybějící kontinuita zemnícího vodiče (R ), E
- překročení bezpečného napětí při měření RCD (U ), B
- únikový proud (I ), Err
- příliš nízký izolační odpor L-N (R ), ISO(L-N)
- příliš nízký izolační odpor L-PE (R ), ISO(L-PE)
- příliš vysoká impedance zkratové smyčky (Z ),
