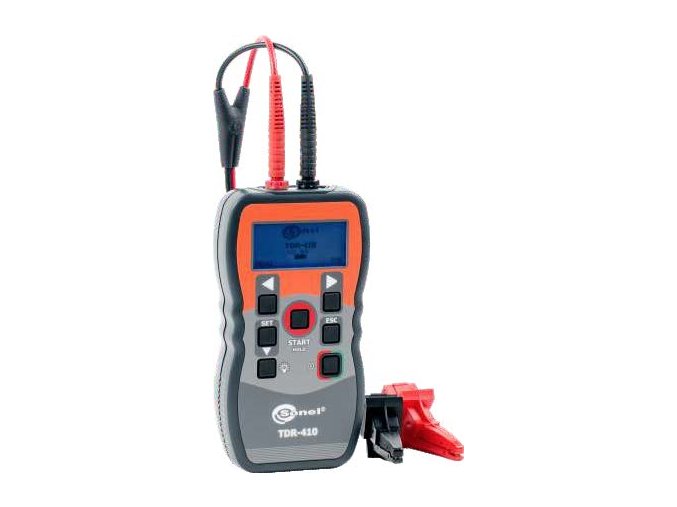

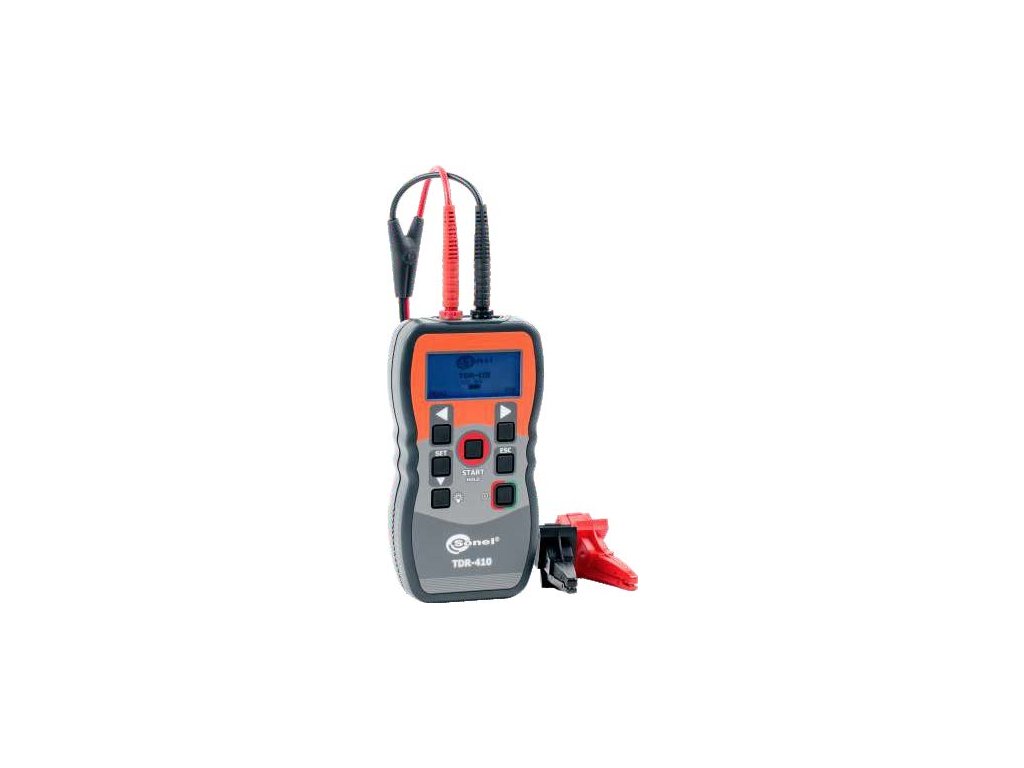

TDR-410
Popis
Charakteristické vlastnosti:
- automatický nebo manuální provozní režim,
- funkce automatické lokalizace poškození (AFL),
- provozní režim s manuální volbou rozsahu a citlivosti,
- jednotlivá měření spouštěná ručně nebo v režimu kontinuálního skenování,
- 11 dostupných měřicích rozsahů od 7 m do 4000 m volených v manuálním nebo automatickém režimu,
- maximální délka prováděného měření: do 4000 m z jednoho konce kabelu, - „mrtvá zóna" měření omezená na 0,5 m.,
- podsvětlený LCD displej 2,5",
- automatické skenování nebo manuální spuštění měření,
- citlivost nastavovaná manuálně nebo zvolená automaticky,
- regulace impedančního přizpůsobení,
- regulace součinitele šíření od 1 % do 99 %,
- těsný a mechanicky odolný kryt,
- malé rozměry a nízká hmotnost.
Nominální podmínky provozu:
- provozní teplota................................................................................................. -10...+50 °C
Technické parametry:
- měřicí rozsahy.....................................7, 15, 30, 60, 120, 250, 500, 1 km, 2 km, 3 km, 4 km
- rozsah.......................................20, 45, 90, 180, 360, 750, 1500, 3000, 6000, 10000, 14000
- volba rozsahu ............................................................................manuálně nebo automaticky
- přesnost měření..................................................................................................1 % rozsahu
- rozlišení........................................................................................cca 1 % zvoleného rozsahu
- citlivost.........................................................................min. 3 pixely na odrazu od poškození ve vzdálenosti 4 km na měděném kabelu 0,6 mm
- součinitel šíření..............................................................1% ... 99% nebo 2,5 ... 148,5 m/Ms
- výchozí impulz..................................................................................5 Vp-p (otevřený obvod)
- výchozí impedance................................................................ regulovaná - 25, 50, 75 a100Ω
- š. výchozího impulzu......................................3 ns ... 3 ms (automatická pro zvolený rozsah)
- režim skenování...............................jednotlivá nebo kontinuální měření (2 měření za vteřinu)
- generátor akustického signálu..........................................................................810 – 1100Hz
- výdrž s kompletem baterií..................................................30 hodin kontinuálního skenování
- napájení.............................4 x alkalické baterie 1,5V typu M nebo 4 x NiMH AA akumulátory
- automatický vypínač.............................................................po 1, 2, 3, 5 min. nebo neaktivní
- displej.............................................................................LCD 64 x 128 pixelů s podsvětlením
- provozní teplota.....................................................................................................-10° - 50 °C
- skladovací teplota..................................................................................................-20° - 70 °C
- rozměry......................................................................165 x 90 x 37 mm (6,5 x 3,5 x 1,5 ins)
- hmotnost............................................................................................................350 g (12oz)
- proudové jištění.................................................................................IEC 61010-1, EN 60950
- bezpečnostní normy....................................................................................... BS/EN 61326-1
- krytí..................................................................................................................................IP54
