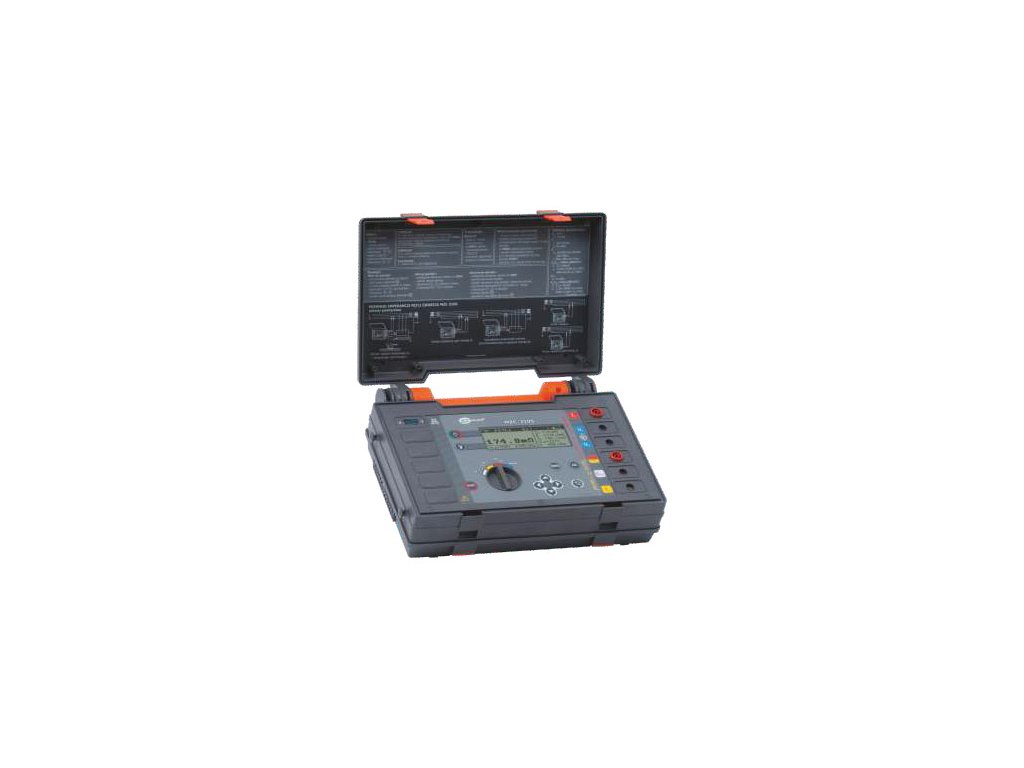

MZC-310S

Měření impedance zkratové smyčky:

- měření velmi malých impedancí zkratové smyčky (s rozlišením 0,1 mΩ) proudem 150 A při 230 V; maximálně 280 A při 440 V,
- měření proudem 23 A při 230 V, maximálně 42 A při 440 V,
- měření v sítích se jmenovitým napětím: 220/380 V a 230/400 V s Kmitočetmi 45...65 Hz,
- měření ve zkratovém obvodu: fáze-fáze, fáze-ochranný vodič, fáze-neutrální vodič,
- rozlišování fázového a mezifázového napětí při výpočtech zkratového proudu,
- volba změny délky měřicích vodičů (měření 23/42 A),
- čtyřvodičová metoda, bez nutnosti kalibrace vodičů (měření 150/280 A),
- měření a zobrazení součástí impedance zkratové smyčky: odporu RS a reaktance XS.

Doplňkové funkce měřicího přístroje:

Měření předpokládaného dotykového napětí nebo skutečného dotykového napětí (rezistorem 1 kΩ).
Měření střídavých napětí 0...440 V.
Měření Kmitočet.
Paměť 990 výsledků měření s možností jejich přenosu do počítače PC.

Přístroj splňuje požadavky norem:

PN-EN 61010-1 (obecné bezpečnostní požadavky)
PN-EN 61010-031 (zvláštní bezpečnostní požadavky)
PN-EN 61326 (elektromagnetická kompatibilita)
PN-EN 61557 (požadavky pro měřicí přístroje)
PN-HD 60364-6 (provádění měření - kontrola)
PN-HD 60364-4-41 (provádění měření - ochrana proti zásahu elektrickým proudem)
PN-EN 04700 (provádění měření – předávací zkoušky)

Další technické údaje:

- druh izolace ...................................................... dvojitá, podle PN-EN 61010-1 a IEC 61557
- napájení měřicího přístroje................................................. alkalické baterie LR14 (C) (5 ks)
- odpor omezující proud:........................................................................pro měření 4p: 1,5 Ω,
................................................................................................................pro měření 2p: 10 Ω
- počet měření zkratové smyčky (alkalické baterie) .................................... min. 2000 (4/min)
................................................................................................................... min. 4000 (2/min)
- teplotní koeficient...................................................................... ±0,1 % měřené hodnoty /°C

Nominální podmínky užívání:

- provozní teplota ......................................................................................................0...+40°C
