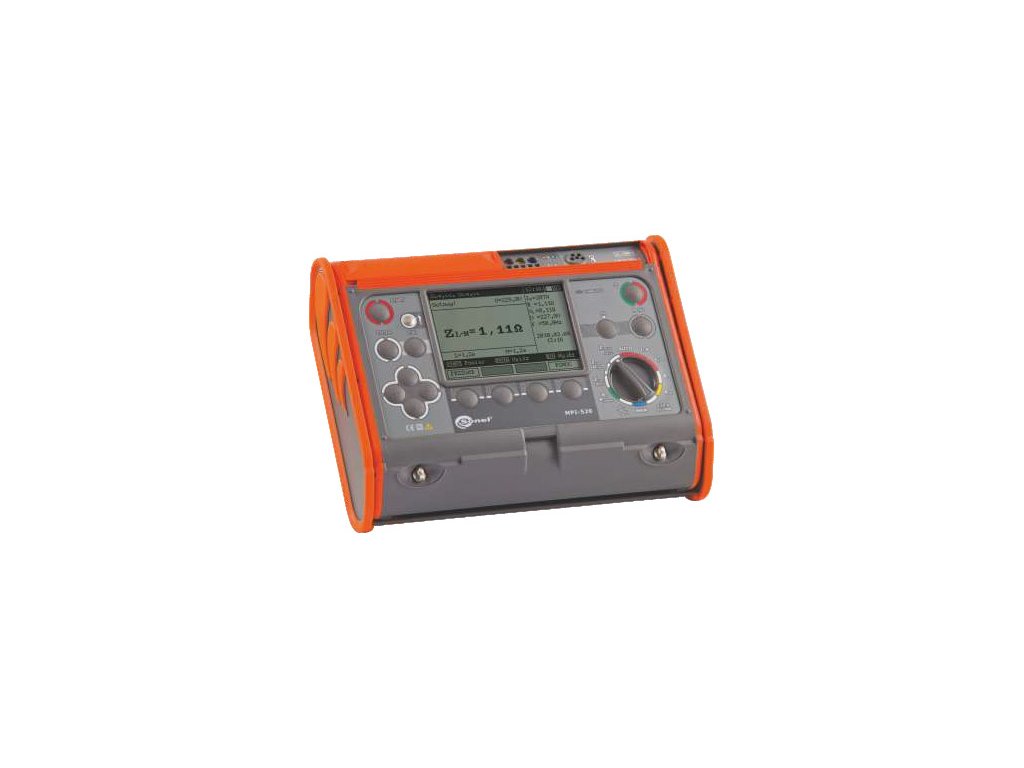

MPI-520

Měření impedance zkratové smyčky:

- měření impedance smyčky proudem 23 A, (40 A za mezifázového napětí),
- zkratový odpor Rzw = 10 Ω,
- rozsah měřicích napětí: 95...440 V, kmitočet 45...65 Hz,
- měření impedance zkratové smyčky s rozlišením až 0,01 Ω v instalacích zabezpečených chrániči RCD s IΔn ≥ 30 mA bez jejich vypnutí,
- automatický výpočet zkratového proudu; rozlišování fázového a mezifázového napětí,
- měření s použitím zástrčky UNI-Schuko se spouštěcím tlačítkem (rovněž u zaměněných vodičů L a N) nebo s kabely s délkou 1,2 m, 5 m, 10 m, 20 m, s případným využitím třífázových adaptérů (AGT).

Zkoušky proudových chráničů typu AC, A a B:

- měření chráničů obecného typu, se zpožděním a selektivních se jmenovitým reziduálním proudem 10, 30, 100, 300, 500 a 1000 mA,
- funkce automatického měření kompletní soustavy parametrů chrániče (po jednorázovém stisknutí tlačítka „START“ provede měřič kompletní zadaný cyklus měření spolu s možností měření impedance zkratové smyčky L-PE proudem 15 mA),
- podoba průběhu nuceného unikajícího proudu navolená uživatelem: sinusový (spuštění měření z vzestupné nebo sestupné hrany) pulsující jednosměrný (kladný nebo záporný), pulsující jednosměrný s podkladem stejnosměrného proudu (kladný a záporný), stejnosměrný (kladný a záporný),
- měření vypínacího proudu IA narůstajícím proudem,
- měření vypínacího času tA při proudech ½ IΔn, 1 IΔn, 2 IΔn a 5 IΔn,
- měření dotykového napětí UB a odporu uzemňovacího vodiče RE bez spouštění chrániče,
- detekce záměny vodičů L a N v zástrčce: nemá vliv na provádění měření,
- možnost měření vypínacího proudu IA a skutečného vypínacího času tA při jednom vypnutí RCD
- měření pro napětí 95…270 V

Měření izolačního odporu:

- měřicí napětí: 50 V, 100 V, 250 V, 500 V, 1000 V,
- měření izolačního odporu do 3 GΩ,
- možnost měření v zásuvce pomocí adaptéru UNI-Schuko,
- akustická signalizace pětisekundových časových úseků, které ulehčuje snímání časových parametrů,
- zabezpečení měřiče před přítomností napětí v měřeném objektu a před výskytem napětí v průběhu měření,
- samočinné vybíjení kapacity měřeného objektu po ukončení měření,
- automatické měření všech kombinací odporů, tří-, čtyř- a pětižilových kabelů s využitím dodatečného adaptéru AutoISO-1000C.

Měření zemního odporu:

- měření technickou třípólovou metodou s 2 pomocnými elektrodami,
- vnější zdroj napětí s kmitočtem odpovídajícím síti 50 nebo 60 Hz (výběr v měřicím přístroji).

Nízkonapěťové měření kontinuity ochranných vodičů a ochranných pospojování:

- měření kontinuity ochranného vodiče proudem ≥ 200 mA ve dvou tocích (podle normy PN-EN 61557-4),
- měření malým proudem s akustickou signalizací,
- autokalibrace měřicích kabelů – možnost použití kabelů libovolné délky.

Doplňkové funkce měřicích přístrojů:

Měření napětí, kmitočtu a - s použitím dodatečných proudových kleští
– střídavého proudu cosϕ a výkonu (činného, jalového, zdánlivého).

Rychlá kontrola správnosti připojení ochranného vodiče PE pomocí dotykové elektrody.

Kontrola sledu fází.

Paměť 990 záznamů (57500 jednotlivých výsledků), přenos dat do počítače PC pomocí USB nebo radiovou cestou (adaptér 0R-1 – volitelné).

Napájení z baterie nebo akumulátoru (volitelné), je vestavěna rychlonabíječka.

Další technické údaje:

- druh izolace ............................................ dvojitá, v souladu s PN-EN 61010-1 a IEC 61557
- napájení měřicího přístroje.. alkalické baterie LR14 (4 ks) nebo akumulátor Ni-MH (volitelné)
- provozní teplota .................................................................................................... 0...+50°C
