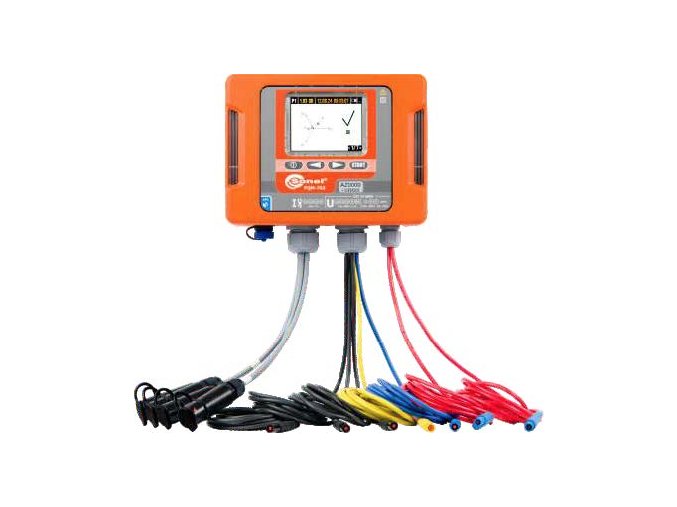

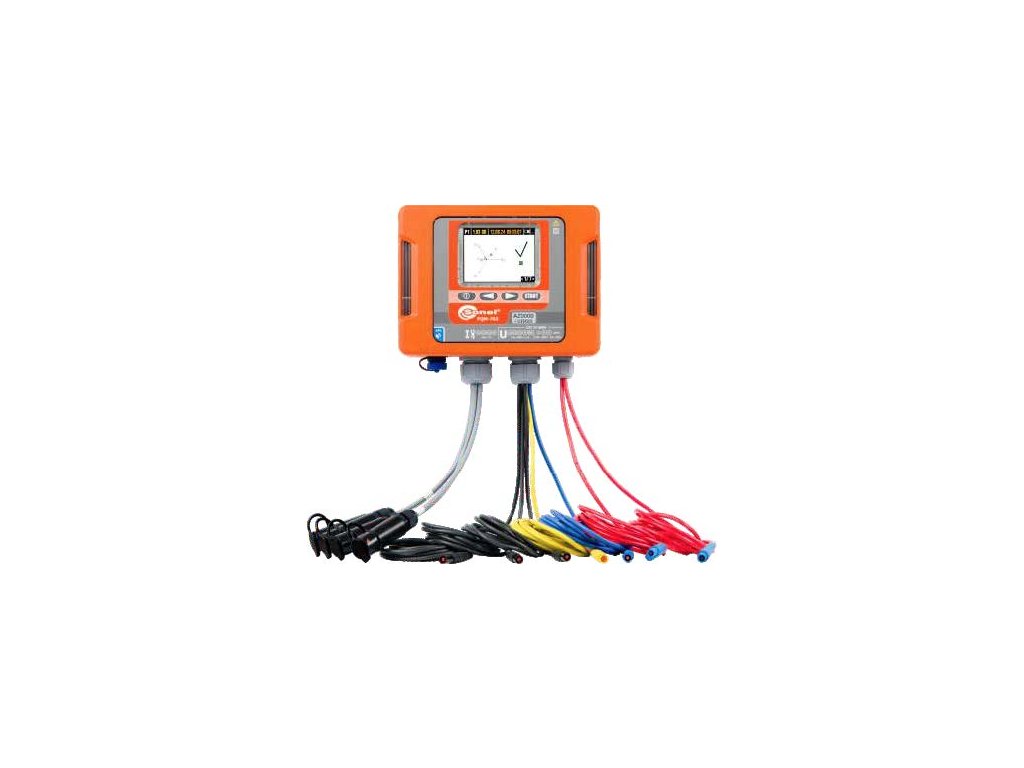

PQM-702

Přístroj je určen pro provoz v sítích:
- se jmenovitým kmitočtem 50/60 Hz,
- se jmenovitými napětími: 64/110 V, 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 254/440 V, 400/690 V,
- v sítích stejnosměrného proudu,
- systémy podporovaných sítí:
- jednofázový,
- dvoufázový se společným N,
- třífázový systém, zapojení do hvězdy s vodičem N a bez něj,
- třífázový systém, zapojení do trojúhelníku,
- vestavěný akumulátor umožňuje 2 hodiny práce.

Měřené parametry:
- napětí L1, L2, L3, N-PE (pět měřených vstupů) – průměrné, minimální a maximální, okamžité hodnoty v rozsahu do 760 V, možnost spolupráce s proudovými jednofázovými transformátory,
- proudy L1, L2, L3, N (čtyři měřené vstupy) - průměrné, minimální a maximální, okamžité hodnoty, měření proudu v rozsahu do 3 kA (v závislosti na použitých proudových kleštích), možnost spolupráce s proudovými jednofázovými transformátory,
- špičkové koeficienty pro proud (CFI) a napětí (CFU),
- kmitočet v rozsahu 40 Hz – 70 Hz,
- činný výkon (P), jalový (Q), deformační (D), zdánlivý (S), spolu s určením charakteru jalového výkonu (kapacitní, indukční),
- záznam výkonu:
- metoda Budeanu,
- IEEE 1459,
- energie činná (E ), jalová (E ), zdánlivá (E ), p q s
- účiník (Power Factor), cosϕ, tgϕ,
- K součinitel (přetížení transformátoru způsobené harmonickými),
- harmonické do 50té v napětí i proudu,
- meziharmonické měřené jako skupiny,
- celkové harmonické zkreslení THD proudu a napětí,
- hodnota krátkodobé (P ) a dlouhodobé (P ) míry vjemu blikání ST LT (byly splněny požadavky EN 61000-4-15 třída A),
- nesymetrie napětí a proudů,
- záznam přepětí, úbytku a přerušení napětí spolu s oscilogramy,
- záznam událostí proudu spolu s oscilogramy (do 1 s) a diagramy RMS 10 ms s maximálním časem záznamu 5 s,
- záznam oscilogramů proudu a napětí po každém období průměrování.

Přístroj splňuje požadavky norem:
PN-EN 61000-4-30 (třída A) (elektromagnetická kompatibilita – měřicí metody)
PN-EN 61000-4-7 (třída I) (měření harmonických)
PN-EN 61000-4-15 (třída A) (blikání světla)
PN-EN 50160 (měření napájecího napětí)
PN-EN 61010-1 (bezpečnost měřicích přístrojů)
