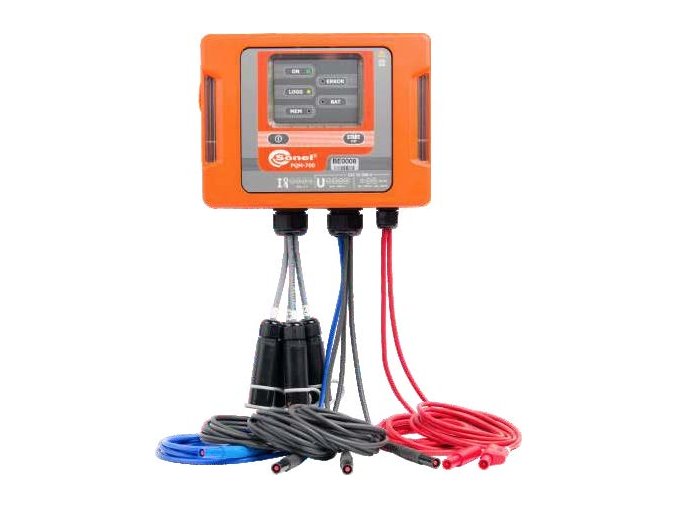

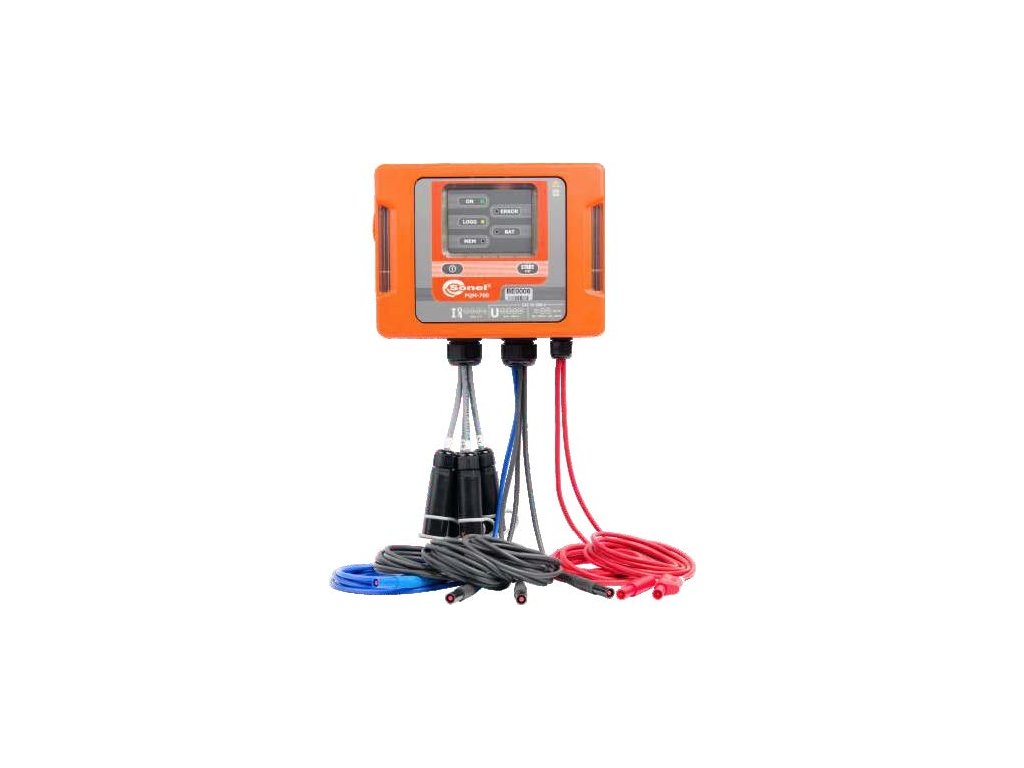

PQM-700

Přístroj je určen pro provoz v sítích:
- se jmenovitým kmitočtem 50/60 Hz,
- se jmenovitými napětími: 64/110 V, 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 254/440 V, 290/500 V, 400/690 V,
- v sítích stejnosměrného proudu,
- systémy podporovaných sítí:
- jednofázový,
- dvoufázový se společným N,
- třífázový systém, zapojení do hvězdy s vodičem N a bez něj,
- třífázový systém, zapojení do trojúhelníku,

Měřená parametry (EN 50160-4-30 třída S):
- napětí L1, L2, L3 (čtyři měřené vstupy)
- průměrné, minimální a maximální, okamžité hodnoty v rozsahu do 760 V, možnost spolupráce s napěťovými jednofázovými transformátory,
- proudy L1, L2, L3, N (čtyři měřené vstupy)
- průměrné, minimální a maximální, okamžité hodnoty, měření proudu v rozsahu do 3 kA (v závislosti na použitých proudových kleštích), možnost spolupráce s proudovými jednofázovými transformátory,
- špičkové koeficienty pro proud (CFI) a napětí (CFU),
- kmitočet v rozsahu 40 Hz - 70 Hz,
- činný výkon (P), jalový (Q), deformační (D), zdánlivý (S), spolu s určením charakteru jalového výkonu (kapacitní, indukční),
- výpočet jalového výkonu metodou: Budeanu, IEEE 1459,
- energie činná (E), jalová (E), zdánlivá (E),
- účiník (Power Factor), cosφ, tgφ,
- harmonické do 40té v napětí i proudu,
- koeficient harmonických zkreslení THD proudu a napětí,
- hodnota krátkodobé (PST) a dlouhodobé (PLT) míry vjemu flikru (splněny požadavky EN 61000-4-15 třída S),
- nesymetrie napětí (splněny požadavky EN 61000-4-30 třída S) a proudů,
- záznam událostí proudu spolu s oscilogramy (do 1 s) a diagramy RMS ,s periody
- všechny parametry jsou zaznamenávány v souladu s třídou S normy EN 61000-4-30.
