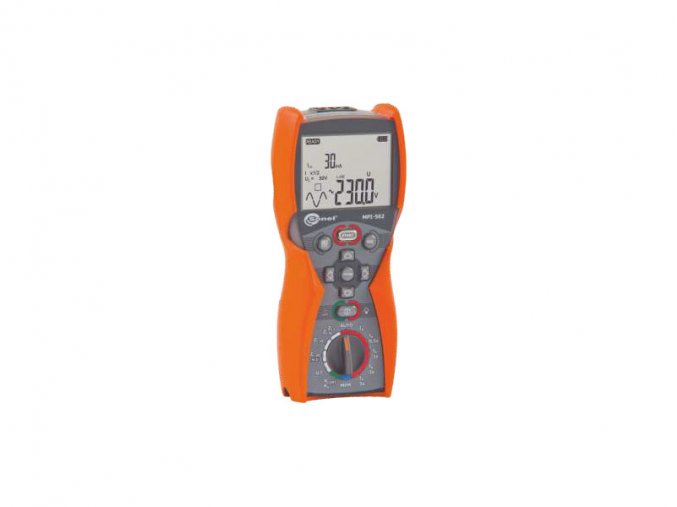

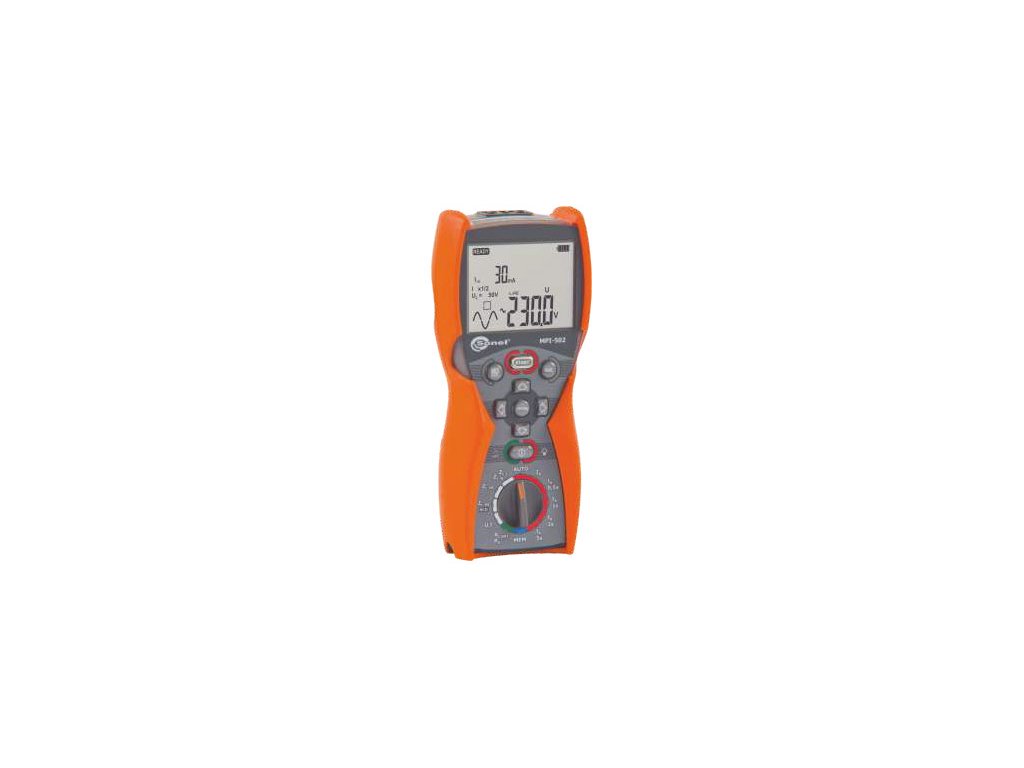

MPI-502

Měření impedance zkratové smyčky:

- měření parametrů zkratové smyčky v sítích se jmenovitým napětím: 220/380 V, 230/400 V, 240/415 V s Kmitočetmi 45...65 Hz, pracovní rozsah napětí: 180…460 V,
- zobrazení odporu zkratové smyčky R a reaktance zkratové smyčky X
- měření impedance zkratové smyčky proudem 15 mA bez vypnutí proudových chráničů,
- maximální měřicí proud: 7,6 A (při 230 V), 13,3 A (při 400 V).

Zkoušky proudových chráničů typu AC, A:

- měření proudových chráničů bez zpoždění, se zpožděním a selektivních, se jmenovitým reziduálním proudem 10, 30, 100, 300, 500 mA,
- měření vypínacího proudu IA a vypínacího času tA pro proudy 0,5 IΔn, 1 IΔn, 2 x IΔn a 5 x IΔn,
- měření RE a UB bez vypnutí RCD,
- rozšířená funkce AUTO měření RCD, s možností měření ZL-PE malým proudem,
- měření IA a TA při jednom spuštění RCD.

Měření odporu ochranných vodičů a ochranných pospojování:

- měření kontinuity ochranných spojů proudem ±200 mA podle normy PN-EN 61557-4,
- autokalibrace měřicích vodičů – možnost použití libovolných vodičů
- měření odporu malým proudem s akustickou signalizací.

Doplňkové funkce měřicího přístroje:

Odhalování záměny vodičů L a N v zásuvce a jejich automatická záměna.
Kontrola správnosti připojení vodiče PE pomocí dotykové elektrody.
Měření napětí (0…500 V) a Kmitočet sítě.
Napájení z baterií LR6, možnost použití akumulátorů NiMH.
Paměť 990 záznamů, bezdrátový přenos dat do počítače.
Podsvícená klávesnice.

Přístroje MPI-505 a MPI-502 splňují požadavky norem:

PN-EN 61010-1 (obecné bezpečnostní požadavky)
PN-EN 61010-031 (zvláštní bezpečnostní požadavky)
PN-EN 61326 (elektromagnetická kompatibilita)
PN-EN 61557 (požadavky pro měřicí přístroje)
PN-HD 60364-6 (provádění měření - kontrola)
PN-HD 60364-4-41 (provádění měření - ochrana proti zásahu elektrickým proudem)
PN-EN 04700 (provádění měření – předávací zkoušky)
