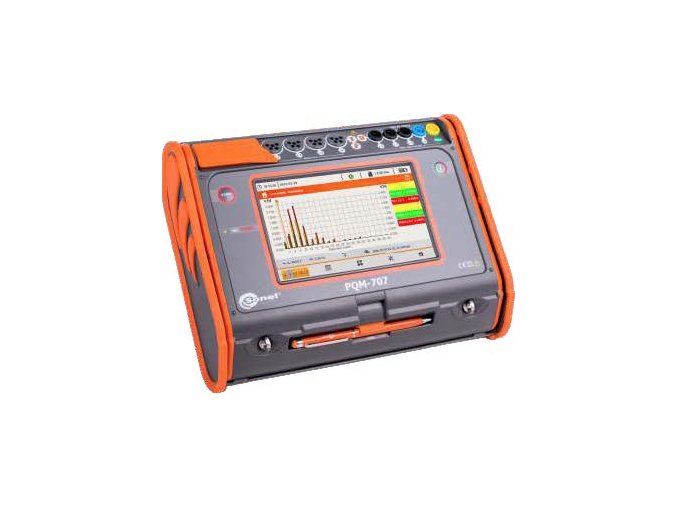

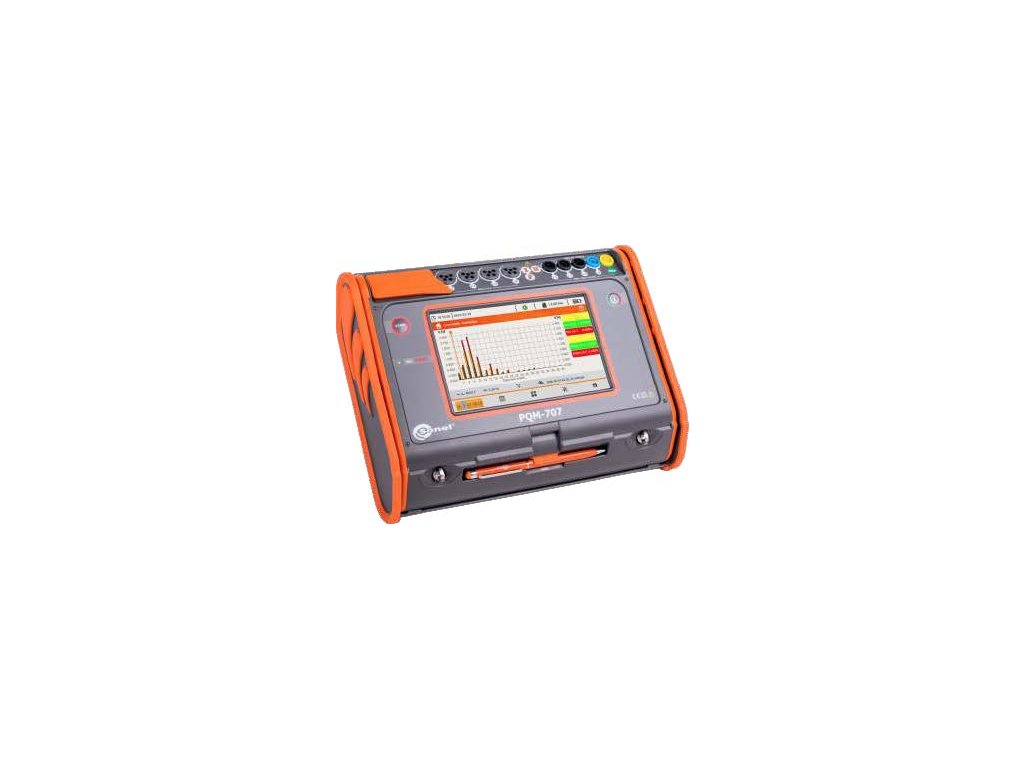

PQM-707
Popis
Měřené parametry:
- Napětí L1, L2, L3, N-PE (pět měřicích vstupů), průměrné, minimální a maximální hodnoty v rozsahu do 760 V, možnost spolupráce s napěťovými měřicími transformátory,
- Proudy L1, L2, L3, N (čtyři měřicí vstupy) – průměrné, minimální a maximální hodnoty, měření proudu v rozsahu do 3 kA (v závislosti na použitých proudových kleštích), možnost spolupráce s proudovými měřicími transformátory,
- Špičkové koeficienty pro proud (CFI) a napětí (CFU),
- Kmitočet v rozsahu 40 Hz – 70 Hz,
- Činný (P), jalový (Q), deformační (D), zdánlivý (S) výkon s uvedením charakteru jalového výkonu (kapacitní, indukční),
- Záznam výkonu: Metoda Budeanu, IEEE 1459,
- Činná (Ep), jalová (Eq), zdánlivá (ES) energie,
- Účiník (Power Factor), cosφ, tgφ,,
- Harmonické složky do 40. v napětí a proudu,
- Celkové harmonické zkreslení THD pro proud a napětí,
- Hodnota krátkodobé (PST) a dlouhodobé (PLT) míry vjemu blikání (splněny požadavky normy EN 61000-4-15 třída S),
- Nesymetrie napětí (splněny požadavky normy EN 61000-4-30 třída S) a proudů,
- Záznam událostí pro proud a napětí spolu s oscilogramy a diagramy RMS 1/2 periody,
- Spouštěcí proud,
- Kalkulátor energetických tarifů,
- Všechny parametry jsou zaznamenávány v souladu s třídou S normy EN 61000-4-30.
Přístroj je určen pro provoz v sítích:
- se jmenovitým kmitočtem 50/60 Hz,
- se jmenovitými napětími: 64/110 V;110/190 V; 115/200 V; 127/220 V; 220/380 V; 230/400 V; 240/415 V; 254/440 V; 290/500 V, 400/690 V,
- stejnosměrného proudu.
Systémy podporovaných sítí:
- jednofázový,
- dvoufázový se společným N,
- třífázový, zapojení do hvězdy s vodičem N a bez něj,
- třífázový, zapojení do trojúhelníku.
